规格划分
| 产品型号 | 额定电流(A) | 电缆规格(mm²) | 高度(mm) |
|---|---|---|---|
| YX-C-10kV/630-Q | 630 | 25-500 | 245 |
电气性能
| 检测项目 | 检测标准 |
|---|---|
| 额定电压 | 15kV |
| 适用套管类型 | C型 |
| 工频耐压(AC) | 39kV/5min |
| 局部放电 | 15kV, ≤10pC |
| 冲击电压(正负极性各10次) | 95kV |
| 屏蔽电阻 | ≤5000Ω |
| 适用电缆截面 | 25-500mm² |
▲产品符合EN50180&50181中C型套管设计标准，满足IEC 60502.4及GB/T12706.4的要求。

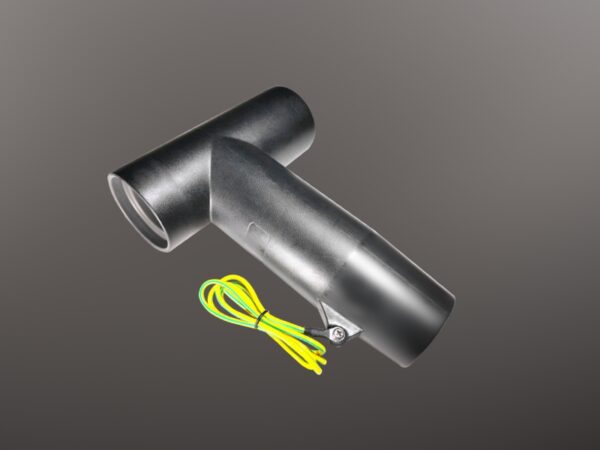

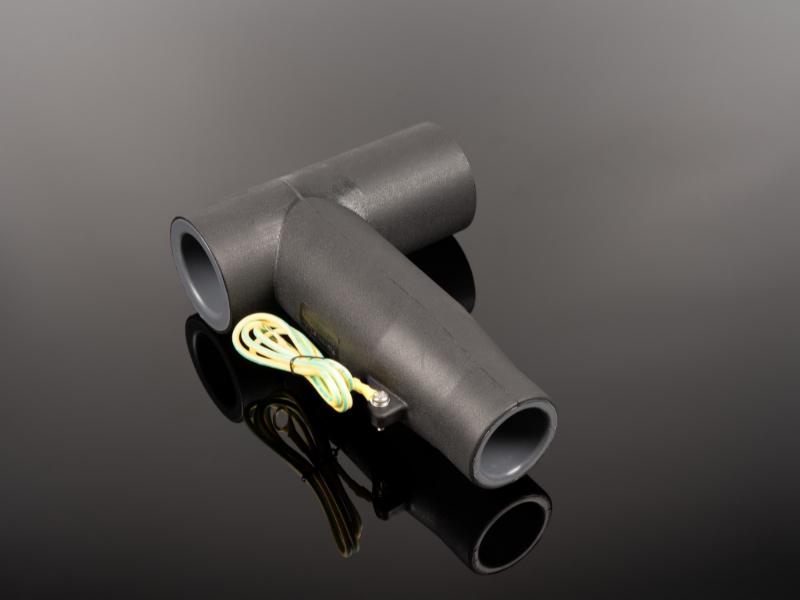

10kV屏蔽型前插头
欧式屏蔽型前插头适用环网形状柜的（交联电力电缆）进出线终端，与开关柜的进出线套管座、电缆分支箱的穿墙套管、双通套管用螺栓连接，也适用于箱式电站装置。
提供电力电缆到开关柜或电缆分支箱的全屏蔽，全绝缘，全密封连接。工作时用螺栓连接在开关柜套管插座上；其尾部可直接用绝缘塞堵塞，也可扩展连接后插式插头或后插式避雷器。
